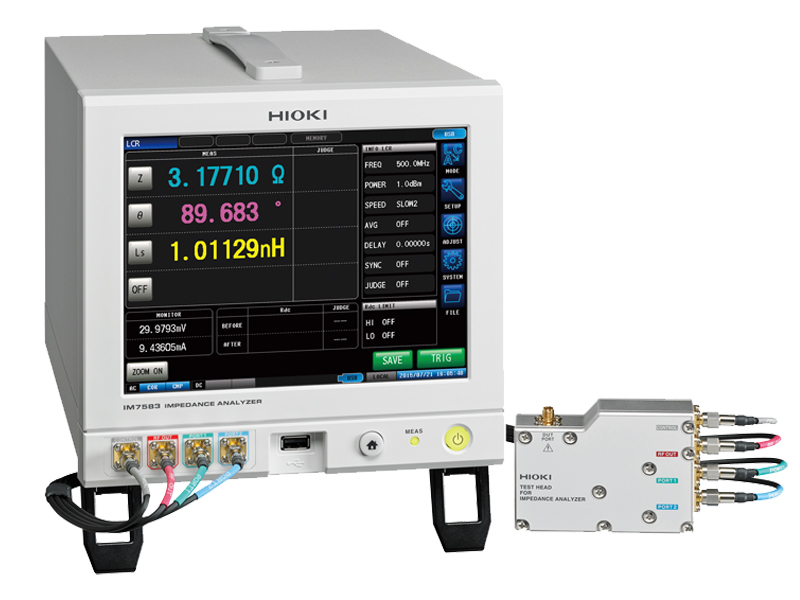

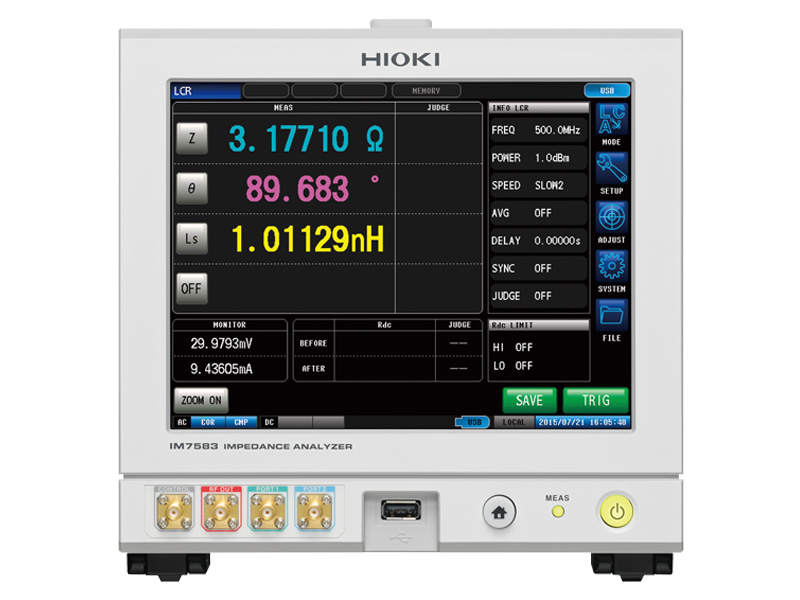

HIOKI IM7587-01
Impedanzanalysator 1MHz - 3GHz mit 1 m Anschlusskabel
Lieferzeit: ca. 10-25 Arbeitstage
27'758.00 CHF
(30'006.40 CHF inkl. MwSt.)
Die LCR-Messgeräte und Impedanzanalysatoren von Hioki reichen von 1mHz bis 3GHz und eignen sich für eine breite Palette von Anwendungen bei der Prüfung elektronischer Komponenten. Der Impedanzanalysator IM7587 bietet eine Spitzenmesszeit von 0,5 ms über einen Frequenzbereich von 1 MHz bis 3 GHz und eine überragende Stabilität, was ihn ideal für Forschung und Entwicklung sowie für die Großserienproduktion von Ferrit-Chip-Perlen und Chip-Induktoren macht.
Key Features
- 1 MHz to 3 GHz testing source frequency
- Fastest test speed of 0.5 msec (Analog measurement time)
- 0.07% measured value variability (When measuring a 1 nH coil at 3 GHz)
- ±0.65% rdg. basic accuracy
- Half-rack size body and palm-sized test head
- Comprehensive contact check (via DCR testing, Hi-Z reject or waveform judgment)
- Make frequency sweeps, level sweeps and time interval measurements in Analyzer Mode
Technische Daten
| Frequenz | 1 MHz - 3 GHz |
| Induktivität | 0.0053 nH - 0.795 mH |
| Kapazität | 0.011 pF to 1.59 μF |
| Widerstand | 5 kΩ |
| Basis Genauigkeit | 0.65 % |
| Messparameter | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| Spannungs-Level | 4 mV - 502 mV rms |
| Schnittstellen | USB, Ethernet, D-sub 37-pin I/O, RS232 (opt.), GPIB (opt.) |
| Garantie | 3 Jahre |
