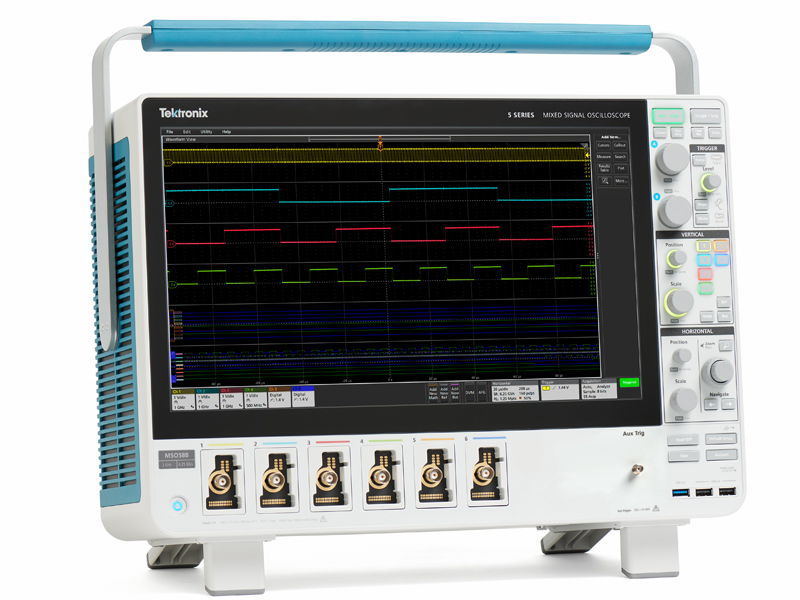

Tektronix MSO56B-500
Mixed Signal Oszilloskop - 12bit ADC
6 FlexChannels - 500 MHz
-20%
33'500.00 CHF 26'800.00 CHF
(28'970.80 CHF inkl. MwSt.)
in den Warenkorb Offertliste

Sonderangebot:

Beim Kauf eines MSO5B zahlen Sie den Preis des Modells mit der nächstkleineren Bandbreite und erhalten einen 5-Starter kostenlos dazu!

Benötigen Sie zusätzliche Analyseoptionen oder Tastköpfe? Wir gewähren Ihnen 30 % Rabatt auf Tastköpfe und Software Optionen, sowie 20 % Rabatt auf alle Service-Optionen.



Das 5-STARTER-PER Paket enthält:
  • Arbiträr/Funktionsgenerator 100 MHz (Opt. AFG)
  • Serieller Decode&Trigger für I2C und SPI (Opt. SREMBD)
  • Serieller Decode&Trigger für RS232/422/485/UART (Opt. SRCOMP)
  • Leistungsmessungen und -analysen (Opt. PWR)



Mit einer analogen Bandbreite von bis zu 2 GHz, einer Abtastrate von bis zu 6,25 GS/s, einer standardmäßigen Aufzeichnungslänge von 62,5 Mio. Punkten und einem 12-Bit-Analog-Digital-Wandler (ADC) bietet das MSO Serie 5 die bestmögliche Signalerfassung und die nötige Auflösung, um kleinste Signaldetails zu erkennen.

Herzstück des MSO Serie 5 ist der 12-Bit-Analog-Digital-Wandler (ADC), der die 16-fache vertikale Auflösung herkömmlicher 8-Bit-ADCs bietet.

Ein neuer hochauflösender Modus (Hi Res) wendet einen einzigartigen FIR-Filter (Endliche Impulsantwort) basierend auf der ausgewählten Abtastrate an.Der Hi-Res-Modus bietet immer mindestens 12 Bit vertikaler Auflösung und erstreckt sich bis auf 16 Bit vertikaler Auflösung bei Abtastraten unter 125 MS/s.

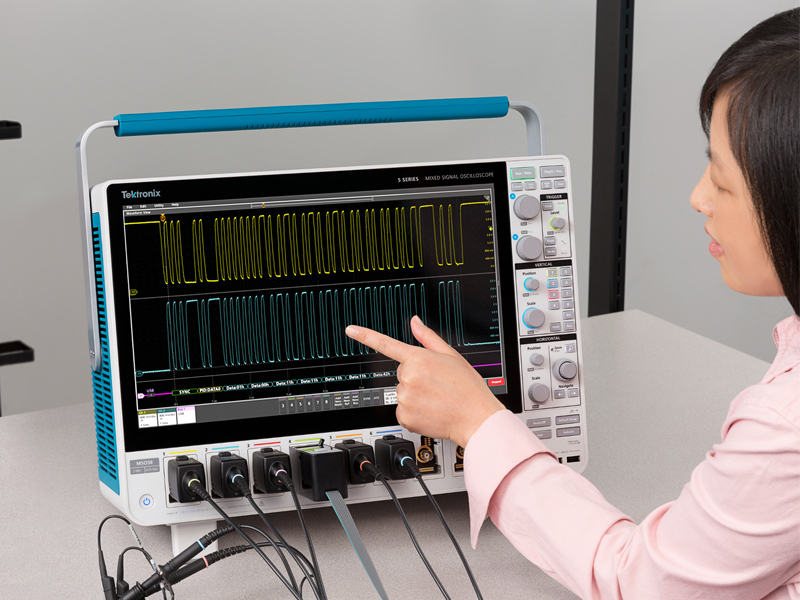

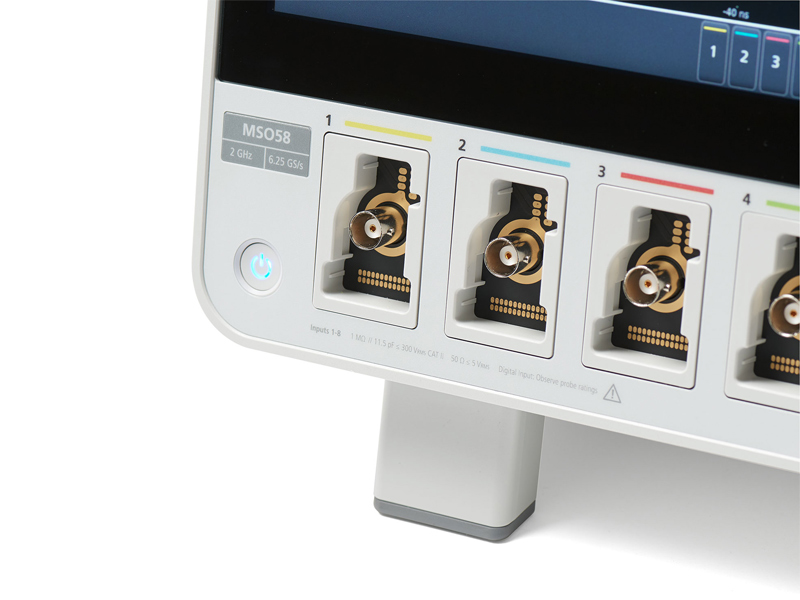

Dank der innovativen Touchscreen-Benutzeroberfläche mit Pinch-Swipe- Zoom-Funktionen, des branchenweit größten Displays mit hoher Auflösung und der 4, 6 oder 8 FlexChannel™-Eingänge für die Messung von einem analogen oder acht digitalen Signalen pro Kanal kann es das MSO der Serie 5 mit den schwierigsten aktuellen und zukünftigen Herausforderungen aufnehmen.



Technische Daten

Bandbreite 500 MHz
Kanäle 6
Speicher 62.5 M - 500 M points
Sampling-Rate 6.25GS/s (500GS/s Interpoliert)
Akquisitions-Rate >500'000 wfms/s
Protokoll Analyzer (optional) I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, Audio, CAN, LIN und FlexRay
Logik Analyzer (optional) bis zu 48 (optional)
Spektrum AnalyzerFFT & Spectrum View
Funktions Generator50 MHz (optional)
Garantie3 Jahre

Datenblätter

MSO5B_Datasheet_062023.pdf Software-Bundle_Brochure 062023.pdf Multiple-Bus Systems using FlexChannel Input Channels.pdf Software-Bundle for the 4,5 and 6 Series.pdf Tek 5 Series MSO vs Keysight S-Series Competitive Fact Sheet.pdf Tek 5 Series MSO vs Keysight X6000 Series Competitive Fact Sheet.pdf Tek 5 Series MSO vs LeCroy HDO-A Series Competitive Fact Sheet.pdf Tek 5 Series MSO vs LeCroy HDO9000 Competitive Fact Sheet.pdf Tek 5 Series MSO vs RS RTO2000 Competitive Fact Sheet.pdf Tek 5 Series MSO vs Yokogawa DLM4000 Competitive Fact Sheet.pdf

Zubehör

Tektronix TDP0500

Differential Hochspannungs-Tastkopf
Bandbreite 500 MHz
Spannung ±42 V
Interface TekVPI
Dämpfung 1:5 / 1:50
6'400.00 CHF
in den Warenkorb Offertliste

Tektronix 5-TDR

Time Domain Reflectometry (TDR) Analysis
2'720.00 CHF
in den Warenkorb Offertliste

Tektronix 5-AFG

100 MHz Arbiträr-Funktionsgenerator für MSO5B Oszilloskope
2'110.00 CHF
in den Warenkorb Offertliste

Tektronix 5-DJA

Advanced Jitter and Eye Analysis für MSO5 Oszilloskope
8'630.00 CHF
in den Warenkorb Offertliste

Tektronix 5-RL-125M

Speichererweiterung auf 125M pro Kanal für MSO5 Oszilloskope
4'700.00 CHF
in den Warenkorb Offertliste

Tektronix 5-RL-250M

Speichererweiterung auf 250M pro Kanal für MSO5 Oszilloskope
9'330.00 CHF
in den Warenkorb Offertliste

Tektronix 5-RL-500M

Speichererweiterung auf 500M pro Kanal für MSO5 Oszilloskope
14'010.00 CHF
in den Warenkorb Offertliste

Tektronix TLP058

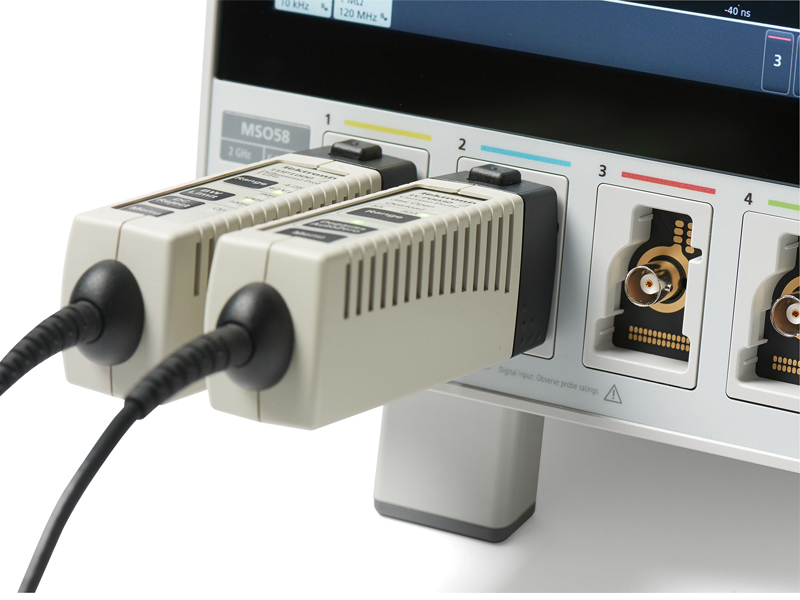

8 Kanäle Logic Probe für FlexChannels, jede Probe ergänzt
8 digital Kanäle (bis zu 4x8, 6x8 or 8x8 Logic Analzer Eingänge)
2'940.00 CHF
in den Warenkorb Offertliste

Tektronix 5-SV-RFVT

Spectrum View RF versus Time analysis
9'190.00 CHF
in den Warenkorb Offertliste

Tektronix 5-SV-BW-1

Erhöhung der Echtzeitbandbreite
4'820.00 CHF
in den Warenkorb Offertliste

Tektronix 5-STARTER-PER

Paket mit I2C, SPI, RS-232/422/UART serieller Trigger
und Analyse und 50 MHz Arbiträr-/Funktionsgenerator
6'060.00 CHF
in den Warenkorb Offertliste

Tektronix 5-PRO-SERIAL-PER

Paket mit 5-Starter, 125 M Speicher und
zusätzlichen Seriellen Analyseoptionen
14'320.00 CHF
in den Warenkorb Offertliste

Tektronix 5-PRO-POWER-PER

Paket mit 5-Starter, 125 M Speicher und
ausgewählte Optionen zur Leistungsanalyse
14'520.00 CHF
in den Warenkorb Offertliste

Tektronix 5-PRO-SIGNAL-PER

Paket mit 5-Starter, 125 M Speicher, advanced
Jitter und zusätzlichen Seriellen Analyseoptionen
15'450.00 CHF
in den Warenkorb Offertliste

Tektronix 5-PRO-COMPL-PER

Paket mit 5-Starter, 125 M Speicher, advanced
Jitter und Optionen für Konformitätstests
14'320.00 CHF
in den Warenkorb Offertliste

Tektronix 5-PRO-AUTO-PER

Package with 5-Starter, 125 M Record Length, advance
Jitter and select Automotive Analysis Options
15'660.00 CHF
in den Warenkorb Offertliste

Tektronix 5-PRO-MILGOV-PER

Paket mit 5-Starter, 125 M Speicher, advanced Jitter,
Mask Test, und zusätzlichen Seriellen Analyseoptionen
15'450.00 CHF
in den Warenkorb Offertliste

Tektronix 5-ULTIMATE-PER

Paket mit 5-Starter, allen 5-PRO Optionen, 500M Speicher,
RF vs. Time, erw. Erfassungsbandbr. für SV & Video-Trigger
28'220.00 CHF
in den Warenkorb Offertliste

Tektronix 5-WBG-DPT

Wide Bandgap SiC/GaN Doppelpuls
Testmessungen und Analysen
6'750.00 CHF
in den Warenkorb Offertliste

Tektronix 5-UDFLT

Benutzerdefiniertes Filter-Tool für MSO5B
3'540.00 CHF
in den Warenkorb Offertliste
